平板閘門 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

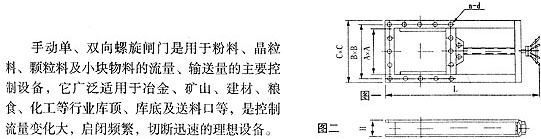

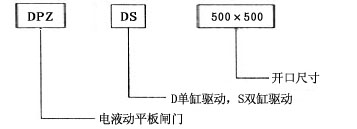

該閘閥廣泛適用于建材、冶金、礦山等行業粉塵物料流量控制的管道上,是控制粉塵物料流量的理想設備。 特點 該閘閥結構簡單,重量輕,操作靈活,裝拆方便,采用優質碳素鋼制造,其強度高,性能好,使用壽命長;絲桿及螺母采用了軟防護罩結構,不受外界粉塵影響。 工作原理 該閘門主要由框架、絲桿螺母、手輪、閘板組成,手輪(鏈輪)轉動,絲桿帶著絲桿螺母和閘板作水平方向的往復運動,達到閥門的啟閉目的。 型號編制說明 ![]() 主要性能參數
![]()
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
DPZD型電液動單缸驅動平板閘閥 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]()
該閘閥是我廠改進產品,工藝先進,質量可靠。它廣泛地用于冶金、礦山、建材等行業,是控制粉塵物料流量的理想設備。
1、本閥門操作方便,結構簡單。 2、性能好,使用壽命長。
該閘閥主要由框架、閘板、電液裝置等零件組成。工作時,活塞桿受液壓力作用帶動閘板作水平方向的往復運動,達到閘門的啟閉目的。
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

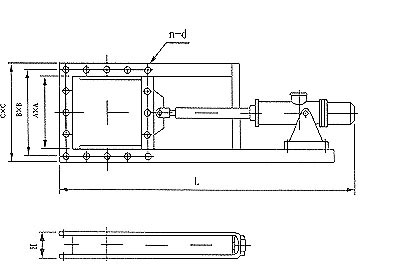

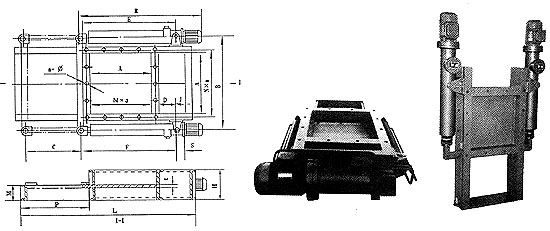

DPZS型電液動雙缸驅動平板閘門外形尺寸圖 ![]() 電液動雙缸驅動平板閘門技術參數
1、用戶在訂貨時,必須按樣本中的選型形式選型,所有類型平板閘門都為一般型,如果是特殊要求(如散狀物料顆粒大于20mm時,此時需增大閘板強度)請另加說明。 2、平板閘門配套的電液推桿,在正常情況下,不配套電氣控制部分,如果需要請在訂貨時注明(推桿電氣控制圖見電液推桿部分)。 3、關于安裝、使用、維修的注意事項,請另見《平板閘門安裝、使用、維修》說明書(隨貨同行)。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
